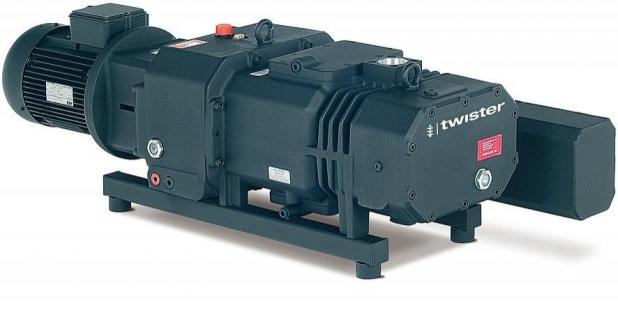

Pompa del vuoto a vite

Principio di funzionamento Serie S

Nelle pompe per vuoto a vite Serie S, si ottiene la compressione tramite la riduzione del volume interno.

Una pompa per vuoto a vite comprende due alberi elicoidali coniugati que ruotano dentro la camera di compressione senza contatto con tolleranze minime. La sincronizzazione è ottenuta mediante ingranaggi di precisione.

La carcassa della macchina e la particolare forma delle viti creano le camere di compressione. A causa della rotazione contrapposta delle due viti, la camera collegata con l'apertura di carico si espande e il gas viene trasportato nella camera. Quindi lil flusso si sposta in direzione assiale verso il lato di compressione (freccia).

Utilizzando una camicia esterna a circolazione d'acqua si ottiene il raffreddamento ottimale del sistema. E possibile realizzare un ulteriore raffreddamento dell'acqua in circuito chiuso.
