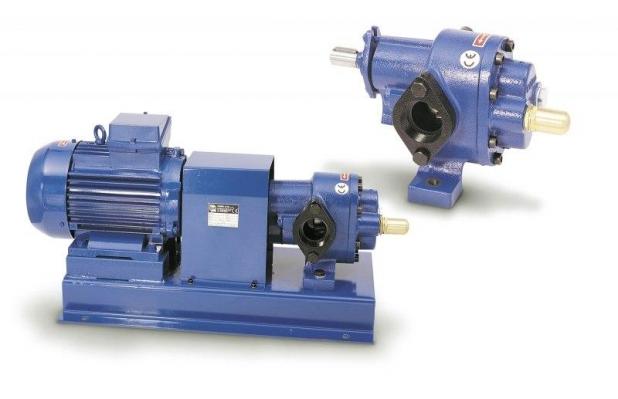

Pompa volumetrica ad ingranaggi

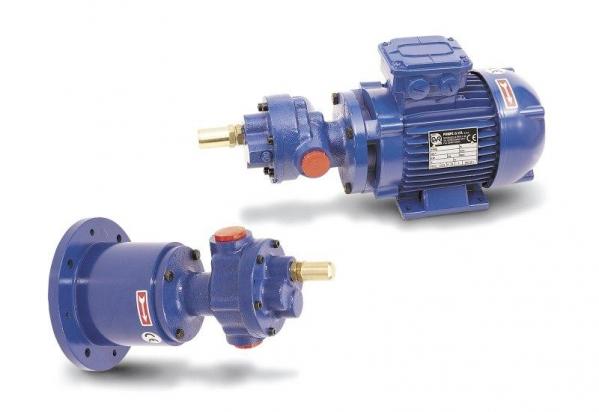

Elettropompe monoblocco ad ingranaggiBMF |
| Impieghi • Le pompe serie BMF sono pompe volumetriche ad ingranaggi monoblocco adatte per il trasferimento di liquidi viscosi e privi di sostanze solide in sospensione. • Sono pompe autoadescanti e vengono fornite con i motori a 4 poli per liquidi con viscosità fino a 10° E e con motori a 6 poli per liquidi con viscosità superiori. • Vengono impiegate per il trasferimento di olio combustibile, prodotti petroliferi, prodotti cosmetici, prodotti alimentari, vernici, oli lubrificanti, ecc. Costruzione • L’esecuzione standard delle pompe serie BMF è in ghisa con ingranaggi ed alberi in acciaio trattato e tenuta meccanica in Viton. • Le bocche di aspirazione e mandata sono dello stesso diametro e disposte sullo stesso asse. • Nella versione standard possono funzionare con liquido alla temperatura max 120°C. • Sulla mandata della pompa è possibile montare una valvola di sicurezza by-pass che protegga la pompa da pericolose sovrapressioni. • La valvola by-pass è del tipo a ricircolo interno e si può tarare agendo sulla vite di regolazione. • Il senso di rotazione è orario guardando dalla parte della pompa, la mandata è sulla sinistra (dalla parte della valvola by-pass), l’aspirazione è sulla destra. • Le pompe BMF con tenuta appropriata possono essere reversibili. Sulle pompe reversibili il by-pass funziona solo in un senso di rotazione. Esecuzioni BMF= esecuzione in ghisa. BMFZ = esecuzione in bronzo. BMFX = esecuzione inox AISI 316. BCF - BCFZ - BCFX = pompe monoblocco nelle varie metallurgie con motore monofase. .../6 indica motore a 6 poli. .../V1 - V2 indicano la valvola by-pass. Per temperature superiori ai 120°C, per applicazioni speciali o per liquidi speciali è consigliabile consultare il nostro ufficio tecnico. Motore I motori sono del tipo ad induzione. Isolamento classe F. Protezione IP 55. Albero speciale prolungato. Esecuzioni Speciali • Tensioni speciali, tropicalizzazione. • Motori ADPE. • Tenute speciali. |
